5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.

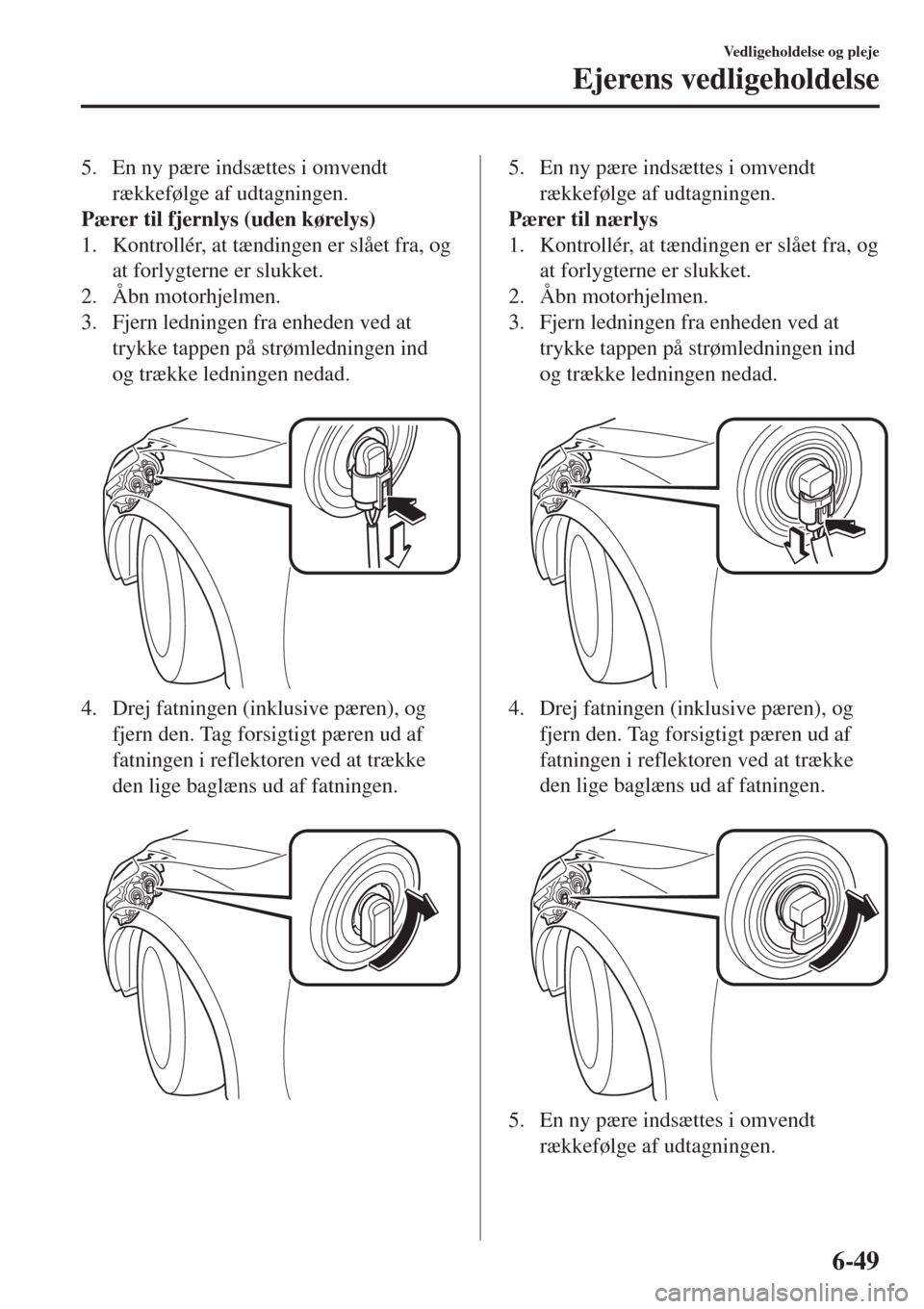

Pærer til fjernlys (uden kørelys)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

4. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.

5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Pærer til nærlys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.

4. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.

5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-49

Kørelys/positionslys (med
LED-forlygter)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Positionslys (med halogenforlygter)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
3. Tag pæren ud af fatningen.

4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Blinklys foran
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.

3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
4. Tag pæren ud af fatningen.

5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-50

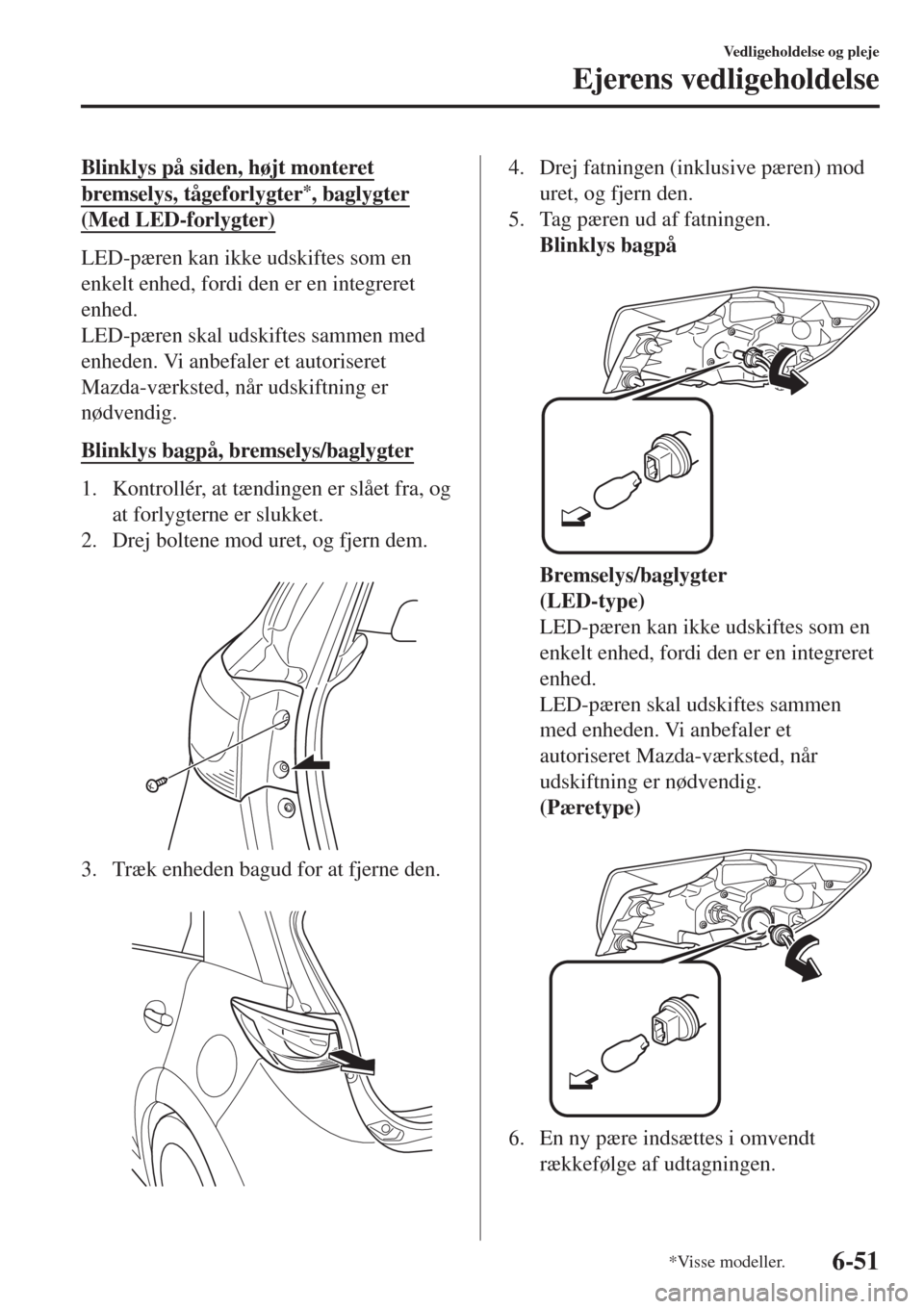

Blinklys på siden, højt monteret
bremselys, tågeforlygter*, baglygter
(Med LED-forlygter)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Blinklys bagpå, bremselys/baglygter
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Drej boltene mod uret, og fjern dem.

3. Træk enheden bagud for at fjerne den.

4. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
5. Tag pæren ud af fatningen.
Blinklys bagpå

Bremselys/baglygter
(LED-type)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler et
autoriseret Mazda-værksted, når
udskiftning er nødvendig.
(Pæretype)

6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-51

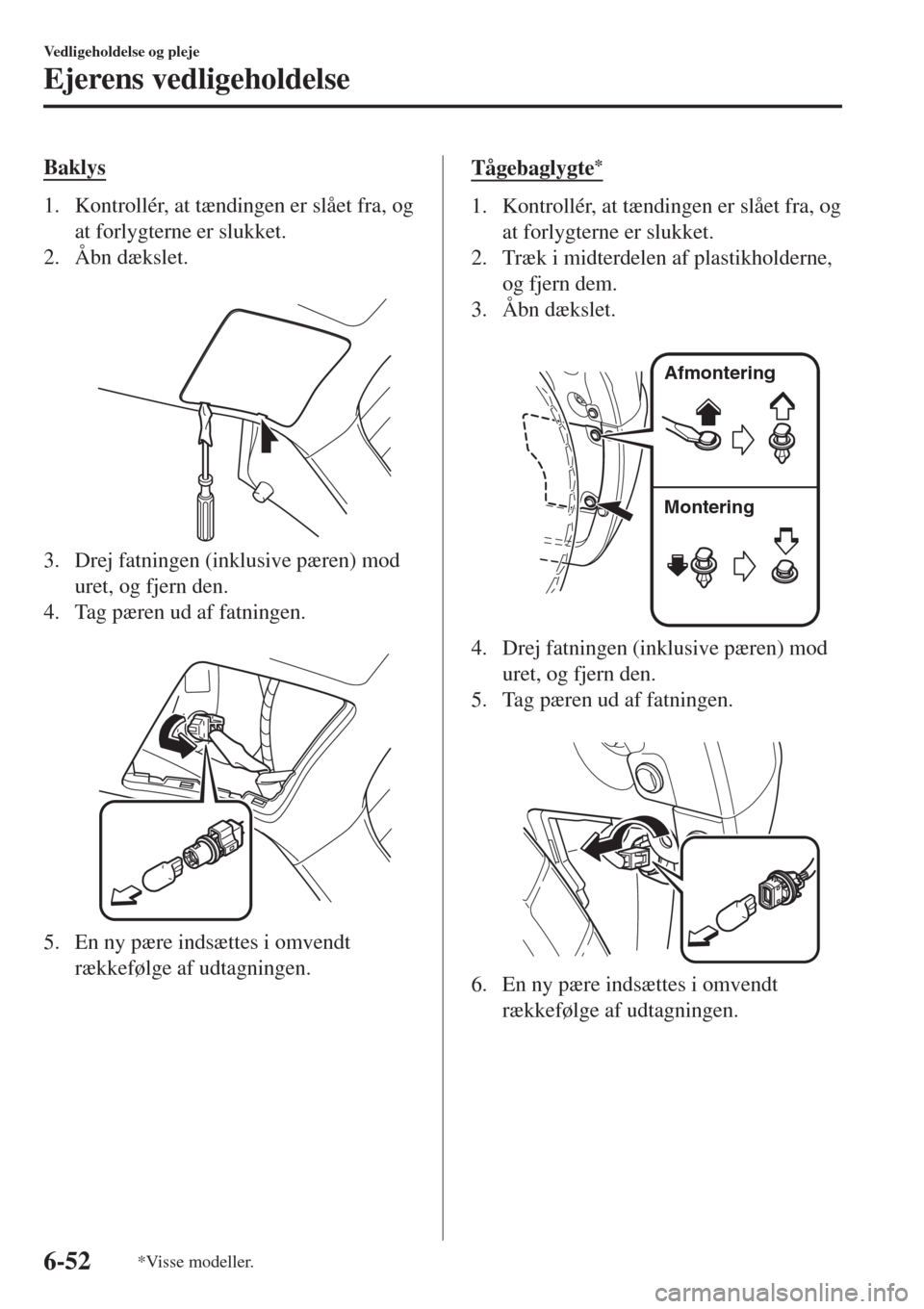

Baklys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn dækslet.

3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
4. Tag pæren ud af fatningen.

5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Tågebaglygte*
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem.
3. Åbn dækslet.

Afmontering
Montering
4. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
5. Tag pæren ud af fatningen.

6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-52*Visse modeller.

Nummerpladelys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn dækslet.

3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.

4. Tag pæren ud af fatningen.
5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
ttUdskiftning af pærer i indvendige
lygter
Kabinelys (for)/kortlamper, kabinelys
(bag)
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.
Kabinelys (for)/kortlamper


Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-53

Kabinelys (bag)

Kant
3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bagagerumslys
1. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.

3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Sikringer
Bilens elektriske system er beskyttet med
sikringer.

Hvis lys, elektrisk udstyr eller
instrumenter ikke virker, skal sikringen
kontrolleres. Hvis en sikring er sprunget,
vil tråden inde i sikringen være smeltet.

Hvis den samme sikring springer igen,
skal du undgå at bruge det pågældende
system og i stedet henvende dig til en
fagekspert så hurtigt som muligt. Vi
anbefaler et autoriseret Mazda-værksted.
ttUdskiftning af sikring
Udskiftning af sikringer i bilens venstre
side
Hvis det elektriske system ikke virker,
kontrolleres først sikringerne i bilens
venstre side.

1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Åbn sikringspanellåget.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-54

3. Træk sikringen lige ud med tangen, der
er placeret på sikringsblokken i
motorrummet.
4. Kontrollér sikringen, og skift den, hvis
den er sprunget.
NormalSprunget
5. Isæt en ny sikring af samme størrelse,
og sørg for, at den sidder stramt. Hvis
sikringen ikke sidder stramt, skal den
isættes af en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Hvis du ikke har en reservesikring, kan
du bruge en sikring af samme størrelse
fra et kredsløb, der ikke er nødvendigt,
f.eks. kredsløbet AUDIO eller
OUTLET.
FORSIGTIG
Du skal altid udskifte en sikring med en
ægte Mazda-sikring eller tilsvarende
med samme størrelse. Hvis det ikke
gøres, kan det beskadige det elektriske
system.
6. Sæt dækslet på igen, og sørg for, at det
er installeret korrekt.
Udskiftning af sikringerne under
motorhjelmen
Hvis forlygterne eller andet elektrisk
udstyr ikke virker, og sikringerne i
kabinen er i orden, kontrolleres
sikringsblokken under motorhjelmen. Hvis
en sikring er sprunget, skal den skiftes.
Det gøres på følgende måde:

1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Fjern låget til sikringsblokken.
3. Hvis enhver anden sikring end
hovedsikringen er sprunget, udskiftes
den med en ny af samme størrelse.
Normal
Sprunget
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-55

ADVARSEL
Udskift aldrig hovedsikringen og
multiplex slow blow-sikringen selv. Få
et autoriseret Mazda-værksted til at
udskifte sikringen:
Det er højspændingssikringer og
derfor farlig at udskifte dem selv. Hvis
sikringen udskiftes forkert, kan det
resultere i elektrisk stød eller
kortslutning, der kan medføre brand.
4. Sæt dækslet på igen, og sørg for, at det
er installeret korrekt.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-56

tBeskrivelse af sikringspanelet
Sikringsblok (motorrum)

BESKRIVELSESIKRINGSSTØR-
RELSEBESKYTTET KOMPONENT
1 C/U IG1 15 A Beskyttelse af forskellige kredsløb
2 MOTOR IG1 7,5 A Motorstyringssystem
3 SUNROOF 10 A
Soltag
*
4 INTERIOR 15 A Kabinelys
5
7,5 A Motorstyringssystem
6 AUDIO2 15 A Audiosystem
7 METER1 10 A Instrumentgruppe
8 SRS1 7,5 A Airbag
9 METER2 7,5 A
Instrumentgruppe
*
10 RADIO 7,5 A Audiosystem
11 MOTOR3 15 A Motorstyringssystem
12 MOTOR1 15 A Motorstyringssystem
13 MOTOR2 15 A Motorstyringssystem
14 AUDIO1 25 A Audiosystem
15 A/C MAG 7,5 A
Aircondition
*
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-57

BESKRIVELSESIKRINGSSTØR-
RELSEBESKYTTET KOMPONENT
16 AT PUMP 15 A
Gearkassekontrolsystem
*
17 AT 15 A
Gearkassekontrolsystem*
18 D.LOCK 25 A Centrallåse
19 H/L RH 20 A Forlygte (højre)
20
7,5 A Motorstyringssystem
21 TAIL 20 A Baglygter, nummerpladelys, positionslys
22ŠŠ Š
23 ROOM 25 A Kabinelys
24 FOG 15 A
Tågeforlygter
*
25 H/CLEAN 20 A
Forlygtevasker*
26 STOP 10 A
Bremselys, tågebaglygte*
27 HORN 15 A Horn
28 H/L LH 20 A Forlygte (venstre)
29 ABS/DSC S 30 A
ABS, Dynamisk stabilitetskontrol
*
30 HAZARD 15 A Havariblink, blinklys
31 FUEL PUMP 15 A
Brændstofanlæg
*
32BRÆNDSTOF
VA R M25 A
Brændstofvarmer*
33 VISKER 20 A Forrudevisker
34
50 A Beskyttelse af forskellige kredsløb
35 FAN2 30 AŠ
36 FUEL PUMP 30 AŠ
37 ABS/DSC M 50 A
ABS, Dynamisk stabilitetskontrol
*
38 EVVT 20 A
Motorstyringssystem*
39ŠŠ Š
40 FAN1 30 AŠ
41 FAN3 40 A
Køleventilator
*
42 MOT.HOVED 40 A Motorstyringssystem
43 EPS 60 A
Servostyringssystem
*
44 DEFOG 40 A Elbagrude
45 IG2 30 A Beskyttelse af forskellige kredsløb
46 INJEKTOR 30 A
Motorstyringssystem
*
47 VARMER 40 A Aircondition
48 P.RUDE1 30 A Elbetjente sideruder
49 DCDC DE 40 A
Beskyttelse af forskellige kredsløb
*
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-58*Visse modeller.
